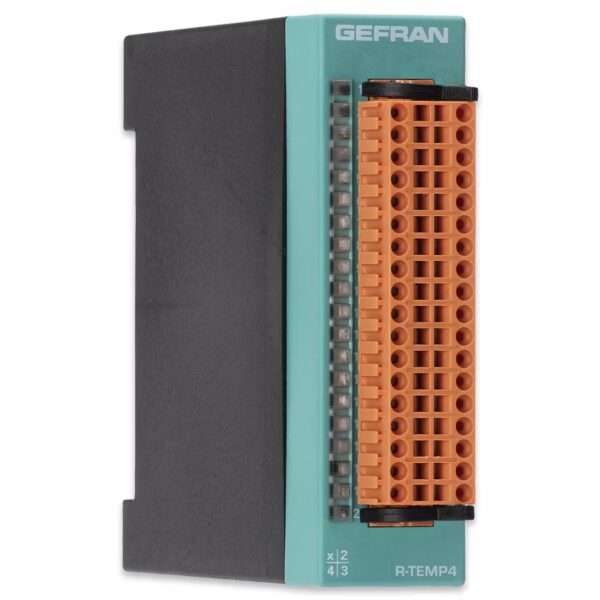

R-TEMP4

Moduł z 8 wyjściami cyfrowymi + 4 wejściami analogowymi + 2 CT

Informacje ogólne

Moduł R-TEMP4 jest wyposażony w mikroprocesor z wyjściami cyfrowymi i wejściami analogowymi. Posiada optycznie izolowane wyjścia cyfrowe PNP 24 VDC.
Każde wejście jest zabezpieczone przed odwróceniem polaryzacji, a każde wyjście jest zabezpieczone przed zwarciem, przeciążeniem i przegrzaniem. Dioda LED sygnalizuje obecność wyjścia. Steruje 4 optycznie izolowanymi wejściami analogowymi, konfigurowalnymi za pomocą oprogramowania, dla termopar i termometrów rezystancyjnych, napięcia (0-10 V i 0-2,5 V), prądu (0-20 mA), tensometru i potencjometru.

Konwersja A/D jest 16-bitowa. System konwersji jest sekwencyjny na 4 kanałach. Szczególnie nadaje się do pełnej kontroli czterech stref temperaturowych. Dzięki wszechstronności wejść analogowych może być również wykorzystywany do akwizycji sygnałów z tensometru i potencjometru.
Moduł instaluje się na tylnej płycie RBUS(x), z której jest zasilany.

GŁÓWNE CECHY:

– Optycznie izolowane wejścia/wyjścia
– 8 konfigurowalnych wyjść cyfrowych 24VDC ±25%
– 4 wejścia analogowe, konfigurowalne za pomocą oprogramowania (V, I, TC, RTD, potencjometr, tensometr) 16-bitowa konwersja A/D
– 2 wejścia CT 16-bitowa konwersja A/D
– Zabezpieczenie przed odwróceniem polaryzacji, przeciążeniem i przegrzaniem
– Diagnostyka LED zasilania, I/O, statusu modułu i alarmu
– Dostarczane wysuwane złącza
