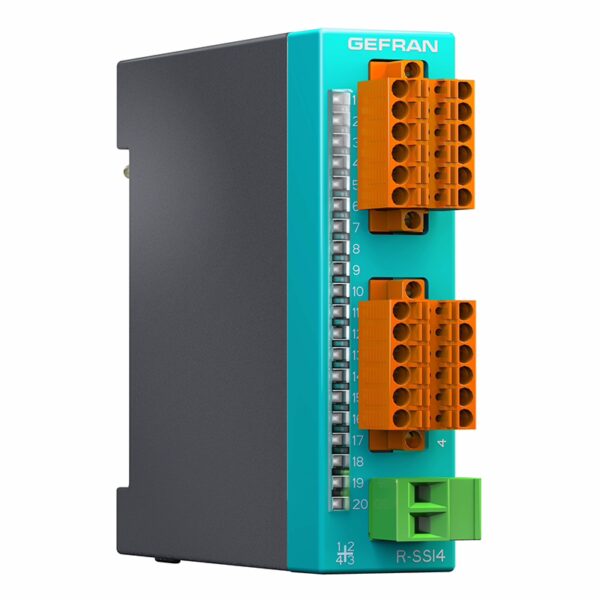

R-SSI4

Gefran

Moduł: 4 wejścia, SSI

Informacje ogólne

R-SSI4 to moduł z 4 optoizolowanymi kanałami SSI.

Dla każdego kanału można:

– zaprogramować tryb pracy: częstotliwość wyjściowego zegara SSI (od 10kHz do 2MHz), liczbę bitów transmisji (24, 25 lub 32) oraz kodowanie danych wejściowych (binarne lub Gray).

Każdy kanał posiada:

  • 2 zaciski dla sygnału DATA
  • 2 zaciski dla sygnału CLOCK
  • 2 zaciski do zasilania czujnika
  • 2 diody LED sygnalizujące stan wejść i wyjść

Do podłączenia 4 kanałów dostępne są dwa 12-pinowe złącza wtykowe.

Moduł (zasilany zewnętrznie przez specjalne złącze przednie) dostarcza zasilanie do poszczególnych złączy. Moduł R-SSI4 jest instalowany na płytach montażowych serii R-BUS(x), z których jest zasilany.

GŁÓWNE CECHY:

  • 4 wejścia SSI 24, 25 i 32-bitowe
  • Kanały są niezależnie konfigurowane za pomocą oprogramowania:
    – częstotliwość taktowania SSI od 10kHz do 2MHz
    – liczba bitów danych 24, 25 i 32 bity
    – kodowanie danych jako binarne i Gray
    – diagnostyka przerwania połączenia z czujnikiem, którą można włączyć lub wyłączyć
  • Izolacja wejść >2KV
  • Przepięcie na wejściach przez 1ms maks. 1kV
  • Zasilanie: poprzez magistralę R-BUS(x) 3.3V backplane

Diagnostyka:

  • żółta dioda LED obecności zewnętrznych
  • zasilania 24 V
  • zielone diody LED dla CLOCK i DATA
  • stan
  • czerwona dioda LED awarii, błąd modułu

Zasilanie:

  • 8÷32Vcc ± 25% 500mA maks. zewnętrzne (doprowadzone do zacisków przednich).
  • Zasilanie jest wewnętrznie dystrybuowane do 4 kanałów i jest konfigurowalne przy +5V lub do napięcia przyłożonego zewnętrznie.
