R-ECAT

Bramka Ethercat

Informacje ogólne

R-ECAT to moduł mostu z interfejsem Fast-Ethernet dla GDnet.
Kontroluje komunikację 100 Mb/s z kontrolerem nadrzędnym po jednej stronie oraz zasila i kontroluje moduły zainstalowane na płycie montażowej R-BUS(x) po drugiej stronie, pobierając dane ze wszystkich wejść/wyjść co 200 μs dla przeciętnego systemu.

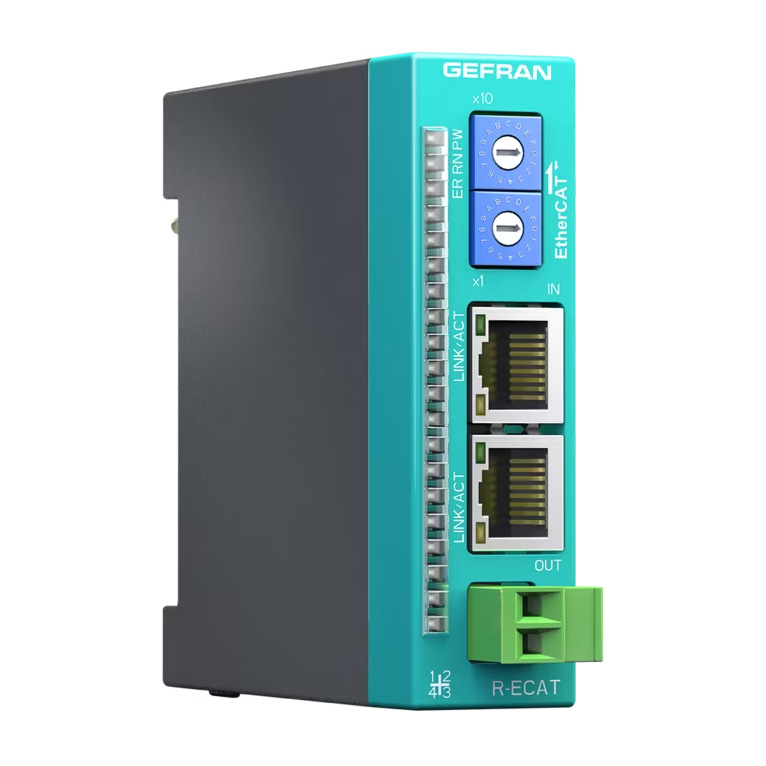

Może kontrolować maksymalnie 16 modułów I/O. Dwa przełączniki obrotowe na panelu przednim umożliwiają aktywację funkcji „Explicit Device Identification” (0 .. 159). Port komunikacyjny posiada 2 złącza RJ45 IN i OUT wraz z diodami LED „aktywności” i „danych”. R-ECAT jest zasilany napięciem 24 VDC za pośrednictwem odłączanego złącza.

GŁÓWNE CECHY:

– Pełna kontrola tylnej płaszczyzny magistrali R-BUS(x)
– Odświeżanie wszystkich zainstalowanych wejść/wyjść w 200 μs dla przeciętnego systemu
– ETHERCAT, interfejs protokołu CoE
– Zasilanie backplane
– Zgodność z UL508
