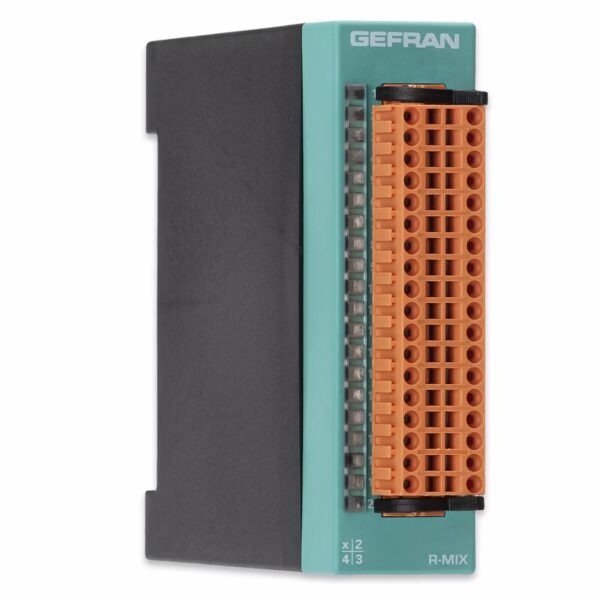

R-MIX

Gefran

Moduł z 8 wejściami cyfrowymi + 8 wyjściami cyfrowymi + 4 wejściami analogowymi + 2 wyjściami analogowymi 16-bitowy + 2 CT

Informacje ogólne

Moduł R-MIX jest wyposażony w mikroprocesor z wejściami/wyjściami cyfrowymi i wejściami/wyjściami analogowymi, przydatny do konfigurowania systemu z pojedynczą płytką i/lub gdy chcesz zaoszczędzić miejsce na płycie montażowej. Posiada optycznie izolowane wejścia i wyjścia cyfrowe PNP 24 VDC.
Każde wejście jest zabezpieczone przed odwróceniem polaryzacji, a każde wyjście jest zabezpieczone przed zwarciem, przeciążeniem i przegrzaniem. Dioda LED sygnalizuje obecność wejścia i/lub wyjścia.

Steruje 4 optycznie izolowanymi wejściami analogowymi, konfigurowalnymi za pomocą oprogramowania, dla termopar i termometrów rezystancyjnych, napięcia (0-10 V i 0-2,5 V), prądu (0-20 mA), tensometru i potencjometru.

Konwersja A/D jest 16-bitowa. System konwersji jest sekwencyjny na 4 kanałach. Kontroluje również 2 optycznie izolowane konfigurowalne 16-bitowe wyjścia analogowe, ±10V lub ±20mA. Posiada elektroniczne zabezpieczenie przed zwarciem i przeciążeniem oraz obwód sprzężenia zwrotnego do diagnostyki funkcji kanału. R-MIX posiada również 2 izolowane wejścia dla przekładnika prądowego CT o rozdzielczości 16 bitów.

Płytka posiada zaawansowane funkcje wejść i wyjść cyfrowych. Wejścia cyfrowe są konfigurowalne jako szybkie liczniki, do odczytu enkodera lub do pomiaru okresu, częstotliwości, cykli pracy. Wyjścia cyfrowe są konfigurowalne jako PWM lub generator częstotliwości. Moduł instaluje się na tylnej płycie RBUS(x), z której jest zasilany.

GŁÓWNE CECHY:

– Optycznie izolowane wejścia/wyjścia
– 8 konfigurowalnych wejść cyfrowych 24VDC ±25%
– 8 konfigurowalnych wyjść cyfrowych 24VDC ±25%
– 4 wejścia analogowe, konfigurowalne za pomocą oprogramowania (V, I, TC, RTD, potencjometr, tensometr) 16-bitowa konwersja A/D
– 2 konfigurowalne wyjścia analogowe (±10 V, ±20 mA) 16-bitowa konwersja C/A
– 2 wejścia CT 16-bitowa konwersja A/D
– Zabezpieczenie przed odwróceniem polaryzacji, przeciążeniem i przegrzaniem
– Diagnostyka LED zasilania, I/O, statusu modułu i alarmu
– Dostarczane wysuwane złącza
