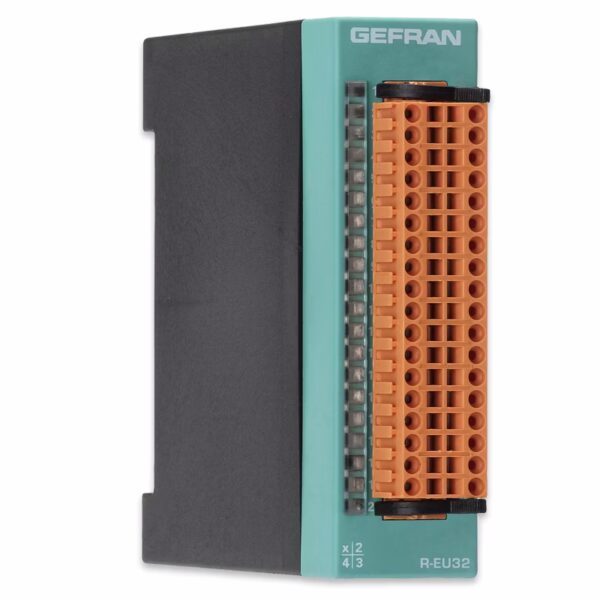

R-EU32

Moduł z 16 wejściami cyfrowymi + 16 wyjściami cyfrowymi

Informacje ogólne

R-EU32 to moduł mieszany z 16 wejściami i 16 wyjściami cyfrowymi, używany do uzupełniania konfiguracji systemu za pomocą pojedynczej płytki i/lub w celu zaoszczędzenia miejsca na płycie montażowej. Optycznie izolowane wejścia PNP 24 VDC pobierają sygnały logiczne z czujników zbliżeniowych, napędów itp.

Każde wejście jest zabezpieczone przed odwróceniem polaryzacji. Optycznie izolowane wyjścia PNP 24 VDC przesyłają sygnały i luzy do urządzeń elektronicznych, napędzają obciążenia bezpośrednio w VDC w granicach prądów znamionowych lub sterują wszelkiego rodzaju obciążeniami za pomocą przekaźników półprzewodnikowych, styczników itp.

Wyjścia są podzielone na 2 grupy po 8, z indywidualnym zasilaniem i maksymalnym prądem 3A. Całkowity prąd modułu wynosi 6A. Każde wyjście jest zabezpieczone przed zwarciem, przeciążeniem i przegrzaniem, z obwodem recyrkulacji prądu dla obciążeń indukcyjnych. Obecność wejścia i/lub wyjścia sygnalizowana jest poprzez zapalenie się dwukolorowej diody LED. R-EU32 instaluje się na płycie montażowej RBUS(x), z której jest zasilany.

GŁÓWNE CECHY:

– 16 wejść cyfrowych: 24Vdc ± 25%
– Optycznie izolowane wejścia
– Ochrona przed odwróceniem polaryzacji
– 16 wyjść 24Vdc ± 25% od 2A max
– Zabezpieczenie przed zwarciem i przeciążeniem na wszystkich wyjściach
– Diagnostyczna dioda LED dla zasilania, wyjść i alarmu
– Dostarczone wysuwane złącze
