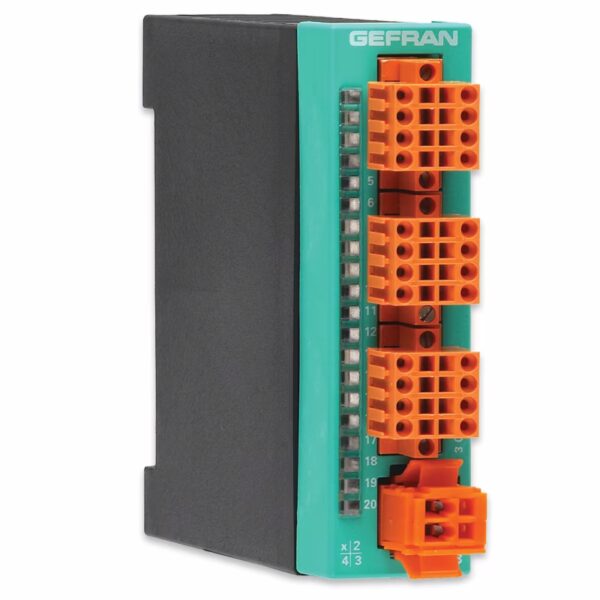

R-C3

Gefran

Moduł z 3 wejściami, enkoderami i licznikami

Informacje ogólne

Moduł R-C3 posiada 3 niezależne 32-bitowe liczniki, każdy z 3 optycznie izolowanymi wejściami cyfrowymi.

Dla każdego licznika można
– zaprogramować tryb pracy: zliczanie góra/dół, enkoder mono i dwukierunkowy, pomiar okresu lub częstotliwości.
– wybrać filtr cyfrowy (od 100Hz do 400KHz)

Każdy licznik posiada:
– 3 diody LED sygnalizujące stan wejść cyfrowych
– 8-pinowe złącze do niezależnego okablowania wejść

W przypadku użycia z enkoderem, moduł (zasilany zewnętrznie z przedniego złącza) zapewnia zasilanie poszczególnych złączy i może być skonfigurowany według typu enkodera (różnicowy, jedno-końcowy, Push-Pull, otwarty kolektor).
Moduł posiada również przerwania na poziomie kontrolowanym przez oprogramowanie.
R-C3 jest instalowany na płytach montażowych serii R-BUS(x), z których otrzymuje zasilanie.

GŁÓWNE CECHY:

– Wejścia dla enkodera różnicowego, jednokierunkowego, Push Pull, Open Collector
– Przechwytywanie poziomu prędkości
– 32-bitowe liczniki
– Konfiguracja programowa wejść
– Diagnostyczne diody LED dla zasilania i alarmu
– Dostarczane wymienne zaciski
– Zgodność z normą UL508
