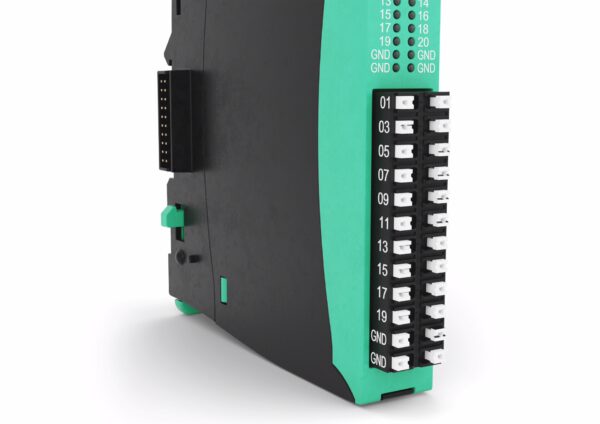

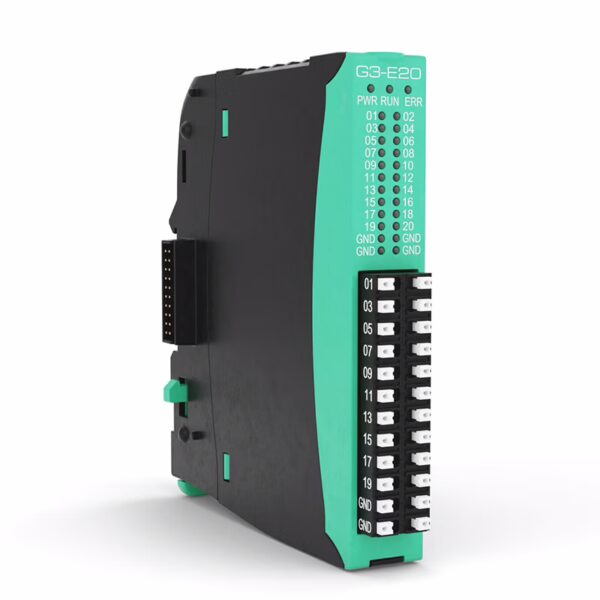

G3-E20

Moduł 20 wejść cyfrowe

Informacje ogólne

Moduł G3-E20 posiada 20 optycznie izolowanych wejść cyfrowych, 24 VDC, pochłaniacz prądu. Odbiera sygnały logiczne ze styków, czujników zbliżeniowych, napędów i innych cyfrowych urządzeń wyjściowych 24 V zgodnych z IEC61131-2. G3-E20 może być połączony ze wszystkimi modułami i mostkami G-Mation G3, z których otrzymuje zasilanie. G3-E20 może być używany w systemach Ethercat o pełnej wydajności. Każde wejście jest zabezpieczone przed odwrotną polaryzacją i posiada dedykowaną diodę LED wskazującą jego stan. Każde wejście posiada niezależny filtr wejściowy wybierany programowo. 4 wejścia są programowo konfigurowalne do pomiaru częstotliwości do 1,5 kHz.

GŁÓWNE CECHY:

• Optycznie izolowane wyjścia cyfrowe 24 VDC ± 25%
• Maksymalne napięcie wejściowe: 32V@5mA
• Ochrona przed odwrotną polaryzacją
• Programowo wybierane filtry wejściowe 100 Hz i 5 kHz
• Izolacja > 1,5kV
• Diagnostyka:
  – Dioda LED stanu dla każdego wyjścia
  – Dioda LED wykrywania zasilania
  – Dioda LED stanu protokołu Ethercat
