40TB
Wskaźnik/alarm dla wejść temperatury i ciśnienia, podwójny wyświetlacz
Informacje ogólne

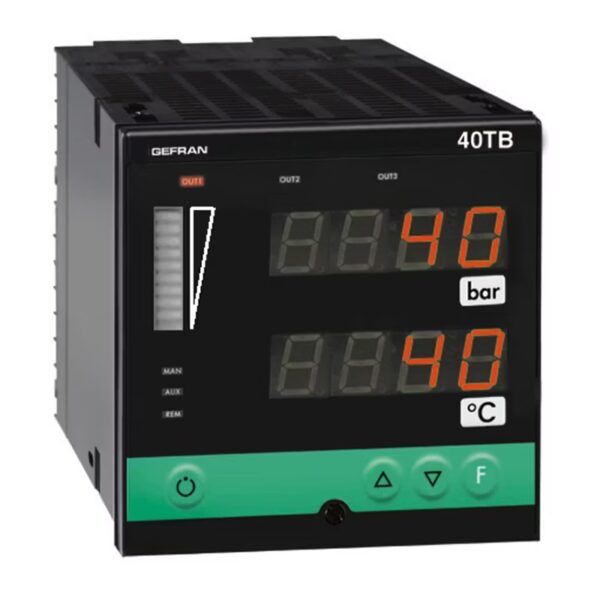

PROFIL 40 TB to mikroprocesorowa, 2-kanałowa jednostka alarmowa w formacie 96×96 (1/4 DIN), wykonana w technologii SMT.
Interfejs operatora jest wszechstronny i wydajny, z dwoma 4-cyfrowymi wyświetlaczami dla dwóch zmiennych procesowych i wskazań jednostek inżynierskich. Jest on również wyposażony w czerwony bargraf LED, który może być powiązany ze zmiennymi procesowymi i wartościami szczytowymi.
Trzy diody LED wskazują stan wyjścia, a 3 kolejne diody LED można skonfigurować tak, aby wskazywały różne stany funkcjonalne.
Przyrząd posiada płytę czołową z membraną leksanową (o stopniu ochrony IP65) z 4 przyciskami.
Kanał 1 posiada wejścia czujników tensometrycznych, ciśnienia lub siły, z polaryzacją dodatnią lub symetryczną, kalibrację z automatycznym obliczaniem czułości (od 1,5 do 4 mV/V), sygnalizację przerwy w zasilaniu sondy. Pierwszy kanał wejściowy może również odbierać sygnały z potencjometrów o rezystancji min. 100 Ohm.
Wydajność przetwornika analogowo-cyfrowego można konfigurować za pomocą klawiatury, dzięki czemu można wybrać różne opcje czasu próbkowania, w zależności od żądanej rozdzielczości. Czas próbkowania może wynosić zaledwie 15 ms, podczas gdy rozdzielczość może osiągnąć maksymalną wartość 16 000 działek (przy czasie próbkowania 120 ms).
Drugi kanał wejściowy można skonfigurować dla wejść z czujników temperatury (TC, RTD, PTC, NTC) oraz dla sygnałów mV, V, mA, z możliwością posiadania niestandardowego wejścia dla każdego rodzaju czujnika. Wybór różnych opcji jest dostępny z klawiatury. Istnieje możliwość posiadania dwóch wejść cyfrowych ze styków beznapięciowych, konfigurowalnych dla funkcji takich jak reset, wstrzymanie, flash, kontrola wartości szczytowej lub reset pamięci. Przyrządy mogą być wyposażone w maksymalnie trzy wyjścia przekaźnikowe (5A/250V) lub statyczne (0-11Vdc).
Dostępne są dwa analogowe wyjścia napięciowe lub prądowe do retransmisji wejść, zestawów alarmowych, wartości brutto i tary.
Opcja komunikacji szeregowej może mieć połączenia w pętli prądowej, RS422/485 i RS232 z szybkością transmisji do 19200.
Opcja „zasilanie nadajnika” jest przewidziana dla każdego kanału wejściowego. Dla kanału 1 może to być: 1V (potencjometr), 5 i 10V (tensometr), 15 i 24V; dla kanału 2: 15 i 24Vdc.
Programowanie przyrządu jest łatwe dzięki pogrupowaniu parametrów w bloki funkcyjne i uproszczonemu menu wprowadzania danych.
Konfigurację można jeszcze bardziej uprościć za pomocą zestawu do programowania na komputerze PC zawierającego kabel połączeniowy i program przewodnika po menu działający w systemie Windows (patrz kod danych technicznych 80020).
Konfigurowalny osobisty kod ochrony oprogramowania (ochrona hasłem) może być użyty do ograniczenia poziomów edycji i wyświetlania parametrów konfiguracyjnych.
GŁÓWNE CECHY:
– Wejścia konfigurowane z płyty czołowej.
– Łatwa kalibracja tensometru z automatyczną regulacją czułości.
– Kontrola zasilania czujnika (wejście 1).
– Możliwość wyboru zabezpieczenia kodem.
– Możliwość konfiguracji urządzenia.
– Zasilanie przetworników.
– Łatwa konfiguracja. Dostępna niestandardowa linearyzacja.
– Jednostki inżynieryjne najczęściej spotykanych wielkości fizycznych dostępne na wyświetlaczu lub na etykietach.
– Programowalna akwizycja i alarm od 15 do 120 ms z rozdzielczością od 16000 do 4000 działek.
– Retransmisja wartości zmiennych
– 3 alarmy w pełni konfigurowalne z płyty czołowej.
– 4-przewodowa, konfigurowalna linia szeregowa. Protokół: GEFRAN CENCAL lub MODBUS
