GFX OP

Terminal operatorski dla serii GEFLEX

Informacje ogólne

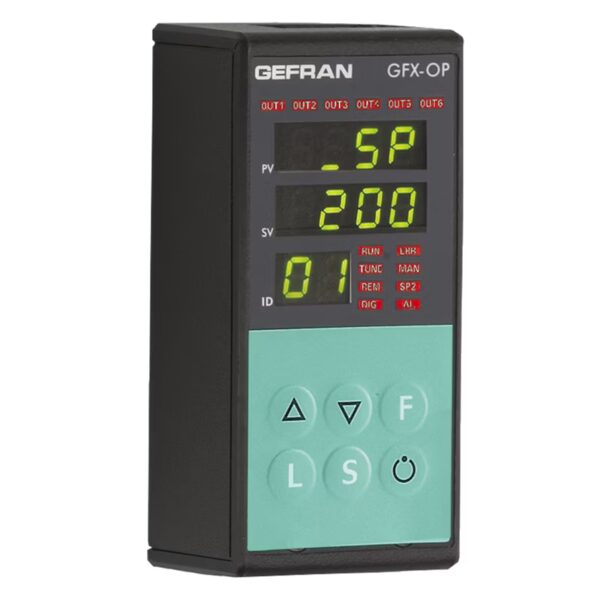

Terminal do konfiguracji i diagnostyki całej serii Geflex.
Składa się z leksanowej membrany (zapewniającej stopień ochrony IP65).
Trzy 4-cyfrowe wyświetlacze, w tym dwa do wyświetlania zmiennych (zmienna procesowa PV, wartość zadana SP) oraz 2-cyfrowy wyświetlacz do identyfikacji węzła Geflex. Sześć przycisków funkcyjnych umożliwiających dostęp do menu oprogramowania i wprowadzanie ustawień.
Czternaście diod LED: sześć dla diagnostyki stanu wyjścia i osiem dla przyrządu stanu.
Urządzenie jest wyposażone we wbudowaną pamięć umożliwiającą zapisanie pełnej konfiguracji każdego urządzenia Geflex, do dziesięciu jednostek.
Ta cecha sprawia, że jest on szczególnie odpowiedni do konserwacji instalacji, ponieważ jednostki Geflex mogą być konfigurowane bezpośrednio na miejscu, a dane mogą być następnie przechowywane na komputerze.
Co więcej, dostępna jest również odwrotna operacja: pobieranie danych z komputera do terminala GFX_OP, obsługa instalacji i konfiguracja urządzeń Geflex.
Dostępne są dwie wersje: montaż z tyłu płyty: terminal można zainstalować bezpośrednio na radiatorze Geflex lub na szynie DIN; montaż z przodu płyty: terminal można zamocować bezpośrednio na płycie sterującej instalacji.
W obu przypadkach terminal nie wymaga zewnętrznego zasilania, ponieważ jest ono dostarczane bezpośrednio przez Geflexs.
Do użytku z komputerem PC dostarczany jest kompletny zasilacz 24 Vdc i zestaw kabli połączeniowych.

GŁÓWNE CECHY:

Terminal konfiguracyjny do zapisywania/powielania receptur parametrów:

– Potrójny wyświetlacz
– 6 przycisków funkcyjnych
– 14 diod LED
– Zasilanie 24Vdc
– Wbudowana pamięć do ładowania/pobierania konfiguracji Geflex do 10 jednostek
