2500

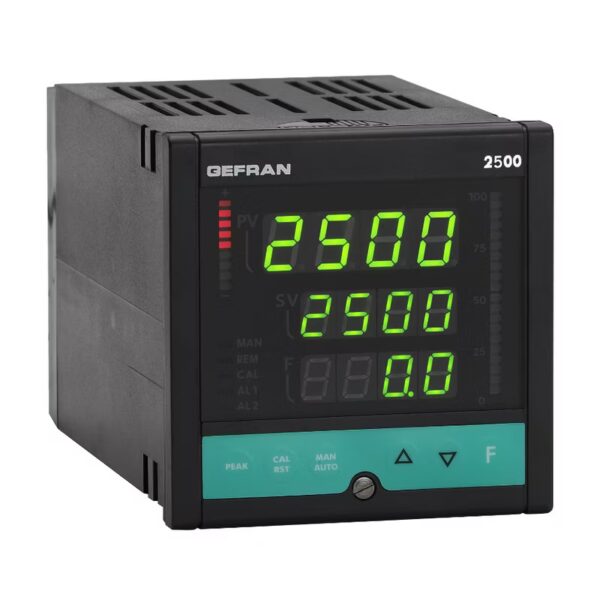

Regulator PID ciśnienia i siły, 1/4 DIN

Informacje ogólne

Jednopętlowy sterownik mikroprocesorowy w formacie 96 x 96 (1/4 DIN), odpowiedni do procesów o dużej szybkości zmian.
Dzięki rozszerzonym funkcjom oraz konfigurowalnemu sprzętowi i oprogramowaniu zapewnia dużą elastyczność zastosowań w systemach kontrolujących i monitorujących ciśnienie, siłę, temperaturę i różnicę ciśnień oraz może rejestrować do 4 zmiennych.
Posiada dwa główne wejścia analogowe, konfigurowalne dla tensometru / potencjometru / sygnału liniowego / TC / RTD (jedno z nich jest opcjonalne) i dwa pomocnicze wejścia analogowe dla sygnałów liniowych (na przykład funkcje zdalnej wartości zadanej i wejście odniesienia prędkości linii).
Do sterowania dostępne są dwa izolowane wyjścia analogowe (w tym jedno opcjonalne).
Interfejs operatora o stopniu ochrony IP54 (IP65 z pokrywą ochronną) jest wyposażony w 6-klawiszową klawiaturę dotykową, potrójny 5-cyfrowy wyświetlacz (w tym jeden 2-kolorowy) oraz dwa wykresy słupkowe z konfigurowalnymi funkcjami.
Sterowanie i polecenia mogą być wysyłane z panelu przedniego lub za pośrednictwem 4 wejść cyfrowych, którym można przypisać funkcje takie jak reset, kalibracja, man/auto, loc/rem, hold, podnoszenie/obniżanie (funkcja motopotencjometru), wybór zestawu parametrów, wybór wartości zadanej.

Urządzenie jest standardowo wyposażone w 4 konfigurowalne wyjścia przekaźnikowe. Bardziej rozbudowane konfiguracje są dostępne z następującymi opcjami:
– izolowane wyjście analogowe do retransmisji wartości procesowych, szczytowych, zdalnych nastaw, odchyleń, nastaw alarmowych, wartości różnicowych
– rozszerzenie o 4 wejścia/wyjścia
– interfejs komunikacyjny Modbus RTU
– interfejs komunikacyjny Profibus DP (slave)

Regulator
Samodostosowujący się regulator PI lub PID o podwójnym działaniu (ogrzewanie/chłodzenie), regulator stosunku, regulator różnicy ciśnień, samostrojenie, ciągłe lub jednorazowe automatyczne dostrajanie, Auto/man, Loc/rem, gradient wartości zadanej, gradient mocy, dynamiczne limity mocy. 8 zestawów wybieranych parametrów PID na podstawie poziomu wartości zadanej / PV / odchylenia lub z wejść cyfrowych.

Alarmy
4 w pełni konfigurowalne nastawy alarmów.
Możliwość wyboru funkcji „failsafe”.

Funkcje matematyczne
Sterownik 2500 umożliwia zdefiniowanie dwóch różnych zależności matematycznych między dwoma wejściami analogowymi. Wyniki mogą być dowolnie wykorzystywane jako wartości zadane, wartości zadane alarmów, wyjścia sterujące itp.

Komunikacja cyfrowa
Urządzenie oferuje opcjonalny interfejs szeregowy RS485 2/4-przewodowy / RS232 z protokołem MODBUS RTU w celu uzyskania dostępu do parametrów urządzenia.

Konfiguracja
Procedura programowania jest ułatwiona dzięki strukturze menu, z różnymi poziomami konfiguracji dla szybkiego i prostego wyszukiwania danych.

GŁÓWNE CECHY:

– Podwójnie konfigurowalne wejście dla tensometru / potencjometru / sygnału liniowego / TC / RTD
– Dwa pomocnicze wejścia analogowe
– Pomiar różnicowy
– Wysoka precyzja: 0,1% f.s. ± 1 cyfra
– Automatyczna kalibracja dla 6-przewodowego tensometru
– Zasilanie przetwornika i zasilanie sondy tensometrycznej
– Regulacja PID z 8 zestawami parametrów do wyboru
– 4 konfigurowalne alarmy, funkcja awaryjna
– Do 3 izolowanych wyjść analogowych do sterowania i retransmisji
– 4 wejścia cyfrowe
– 4 wyjścia przekaźnikowe z konfigurowalną funkcją
– Rozszerzenie o 4 konfigurowalne wejścia i/lub wyjścia cyfrowe
– Szeregowy interfejs komunikacyjny:
– RS485/RS 232 Protokół MODBUS RTU (opcjonalnie)
– Profibus DP Slave (opcjonalnie)
– Panel przedni z trzema 5-cyfrowymi wyświetlaczami i dwoma wykresami słupkowymi
