GQ

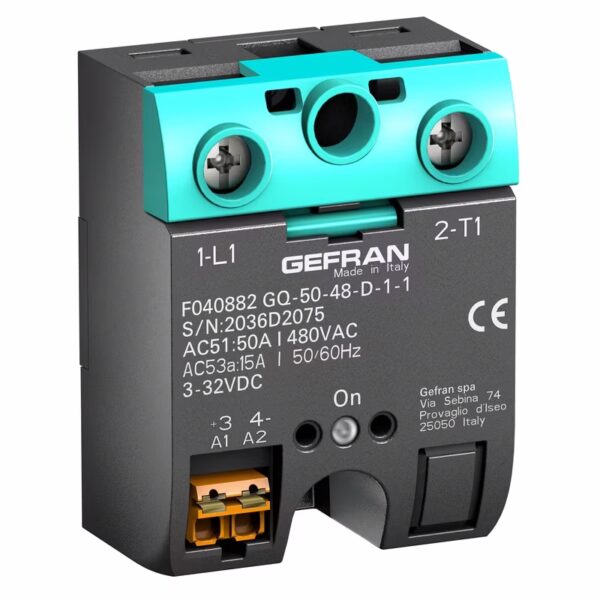

Jednofazowy przekaźnik półprzewodnikowy do 90A

Informacje ogólne

Przekaźnik przejścia przez zero z antyrównoległym podwójnym wyjściem SCR jest najczęściej używanym przekaźnikiem półprzewodnikowym w zastosowaniach przemysłowych.
W rzeczywistości może być używany do obciążeń rezystancyjnych, indukcyjnych i pojemnościowych.
Przekaźnik „przejścia przez zero” jest zasilany, gdy napięcie osiągnie punkt zerowy i odłączany, gdy prąd osiągnie punkt zerowy, w zależności od sterowania sygnałem w obwodzie wejściowym.
Przekaźnik ten został zaprojektowany do zastosowań przejściowych o wysokiej wartości. Gdy przekaźnik musi wytrzymać wysokie prądy przez długi czas, konieczne jest zapewnienie odpowiedniego rozpraszania i odpowiedniego połączenia elektrycznego między zaciskami przekaźnika a obciążeniem. Jako wyposażenie dostępne są radiatory, złącza wtykowe, warystory, bezpieczniki, termostaty i wentylatory, samoprzylepne paski rozpraszające.

GŁÓWNE CECHY:

Przełączanie przy zerowym napięciu. Zakres prądu: od 15 A do 90 A

– Przekaźnik półprzewodnikowy prądu przemiennego
– Przełączanie z przejściem przez zero
– Technologia sprzężenia miedź/półprzewodnik
– Prąd nominalny 10, 25, 50 i 90 Arms
– Niepowtarzalne napięcie: do 1600Vp
– Napięcie nominalne: do 600VCAms
– Napięcie sterujące: 3…32Vcc i 20…260Vac/Vcc ze złączem
– Izolacja (wejście-wyjście) 4000Vrms
– Aktywny sygnał napędu czerwonej diody LED
– Wewnętrzny MOV (opcja)
