1000-1001-1101
Regulatory PID
Informacje ogólne

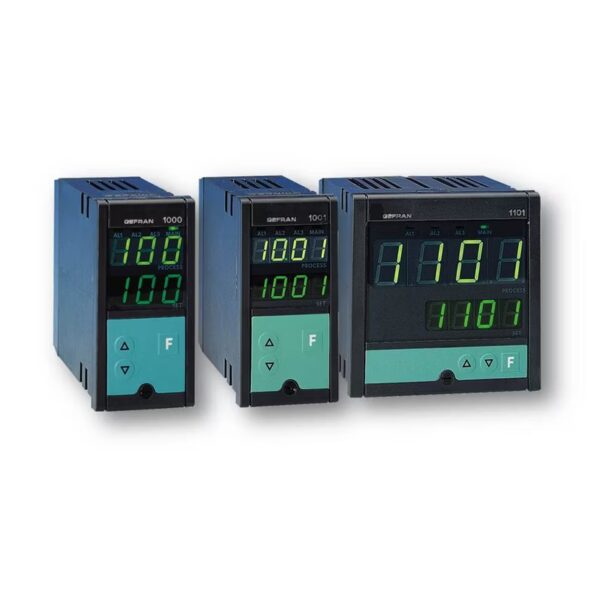

Sterownik mikroprocesorowy w formacie 48×96 (1/8 DIN) dla modelu 1000 i 96×96 (1/4 DIN) dla modeli 1001 i 1101 wykonany w technologii SMT. Sterowniki z rodziny 1000 zapewniają kompletny interfejs operatora, z płytą czołową z membraną Lexan zapewniającą stopień ochrony IP54, która ma 3 przyciski, dwa zielone wyświetlacze LED z 3 (1000) lub 4 (1001 i 1101) cyframi oraz czerwone wskaźniki LED dla 3 wyjść przekaźnika alarmowego i zieloną diodę LED dla głównego wyjścia sterującego. Główne wejście zmiennej sterującej jest uniwersalne i zapewnia możliwość podłączenia różnych typów sygnałów:
– Termopary typu J, K, N, S, R, T
– Termometr rezystancyjny Pt100 (3-przewodowy)
– Wejścia liniowe: 0-50mV, 10-50mV definiowalne z klawiatury 2-10V, 0-10V, 0-20mA, 4-20mA z zewnętrznym bocznikiem
Pomocnicze wejście analogowe jest dostępne dla wejścia przekładnika prądowego. Urządzenie posiada podwójne wyjście sterujące, które jest zarówno przekaźnikowe (5A, 250Vac przy cosφ =1), jak i statyczne (24Vdc, maks. 20mA) oraz maksymalnie 3 alarmowe wyjścia przekaźnikowe (3A, 250Vac). Alternatywnie, wyjście sterujące może być analogowe (0-20mA, 4-20mA lub 0-10V, 2-10V). Opcjonalnym portem komunikacyjnym może być pętla prądowa lub RS485 z protokołem GEFRAN (Cencal) o maksymalnej prędkości 9600 bodów (RS485). Programowanie przyrządu jest uproszczone dzięki pogrupowaniu parametrów w bloki funkcyjne. Dostęp do parametrów konfiguracyjnych jest chroniony za pomocą zworki sprzętowej, a różne wartości kodu zabezpieczającego mogą być użyte do ograniczenia liczby parametrów, które mogą być wyświetlane i modyfikowane przez użytkownika.
GŁÓWNE CECHY:
– Wejścia dla termopar i termometrów oporowych w pełni konfigurowalne z płyty czołowej
– Funkcja przesunięcia sygnału wejściowego
– Wyjście przekaźnikowe, mA lub logiczne
– Od 1 do 3 konfigurowalnych alarmów
– Wejście pomocnicze dla C.T.
– Alarm otwartego obwodu obciążenia lub zwarcia sondy
– Wyjście alarmowe PD konfigurowalne dla chłodzenia
– Samodostrajanie/Autodostrajanie, łagodny rozruch, transfer bez obciążenia Man/Auto
– Linia szeregowa: 4-żyłowa optoizolowana
