WPA-F

WPA-F

Bezkontaktowa magnetostrykcja – Technologia HYPERWAVE – Wyjście Profinet

Informacje ogólne

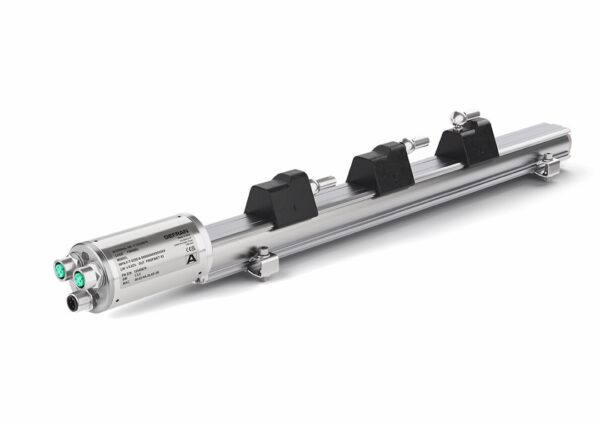

Seria WPA-F, z interfejsem Ethernet w standardzie PROFINET IO (IEEE 802.3) to bezstykowy liniowy przetwornik położenia z technologią magnetostrykcyjną HYPERWAVE. Brak kontaktu elektrycznego na kursorze eliminuje problemy zużycia i ścierania części ruchomych, zapewniając niemal nieograniczoną żywotność. Wysoka precyzja odczytu pomiaru, w odniesieniu do nieliniowości, powtarzalności i histerezy sprawiają, że ten absolutny przetwornik położenia jest idealnym produktem w większości aplikacji przemysłowych do określania w czasie rzeczywistym pozycji i prędkości przemieszczenia. Wysoka odporność na wibracje, wstrząsy mechaniczne oraz szeroki zakres temperatur pracy, czynią ten produkt odpornym nawet w środowiskach, w których występują szczególnie intensywne obciążenia mechaniczne.

Doskonała ochrona przed czynnikami zewnętrznymi oraz odporność na zakłócenia EMC zgodnie z najbardziej rygorystycznymi normami przemysłowymi, czynią ten przetwornik położenia doskonałym rozwiązaniem do zastosowania nawet w trudnych warunkach przemysłowych.

Seria HYPERWAVE z magistralą polową w PROFINET RTE jest urządzeniem, które może być zdefiniowane jako „Smart”, dzięki elastyczności struktury konfiguracji poprzez pliki GSDML. Dane procesowe dotyczące pozycji/prędkości oraz alarmy są wysyłane w czasie rzeczywistym, natomiast na żądanie udostępniane są również informacje pomocnicze, takie jak: godziny rzeczywistej pracy, rzeczywista temperatura i maksymalny wykryty pik, spójność systemu zasilania, obecność ilości predefiniowanych kursorów oraz szereg specyficznych alarmów komunikacji PROFINET sprawiających, że seria HYPERWAVE PROFINET spełnia „wymagania” Przemysłu 4.0 w zakresie zarządzania danymi również dla celów statystycznych i konserwacji prewencyjnej.

WPA-F jest dostępny w wersji RT (Real Time) i RT (Isochronous Real Time) w obu przypadkach z profilem General zarządzającym jednocześnie pozycją 16 niezależnych kursorów lub pojedynczego kursora z profilem standardowym Encoder (vr. 4.2).

Certyfikat PI konsorcjum Profibus – Profinet potwierdza również jakość firmware’u w najcięższych testach odporności i bezpieczeństwa.

Profinet IRT oferuje synchroniczną komunikację z minimalnym czasem cyklu 250 μs.

GŁÓWNE CECHY

– Skoki od 50 do 4000mm
– Pomiar pozycji i prędkości
– Szybki montaż za pomocą stalowych uchwytów

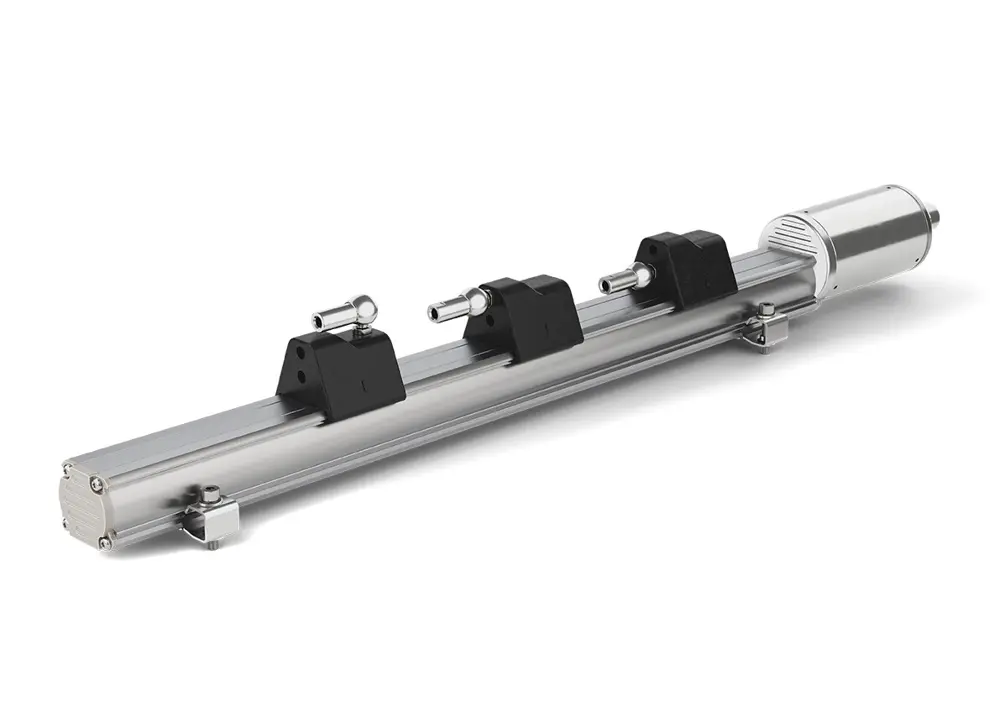

– Przesuwny lub pływający kursor magnetyczny
– Odporność na wibracje (DIN IEC68T2/6 15g)
– Ochrona środowiska IP67
– Temperatura pracy: -40…+85°C
– Kompatybilność elektromagnetyczna EMC 2014/30/EU
– Zgodność z dyrektywą RoHS 2011/65/EU
– Zasilanie 10…32 Vdc

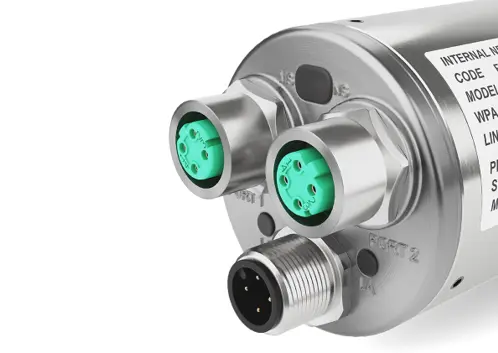

– Interfejs Profinet IO RT & IRT (ver. 2.3)
– Profil ogólny lub profil enkodera (patrz 4.2)
– Do 16 niezależnych kursorów (profil ogólny)
