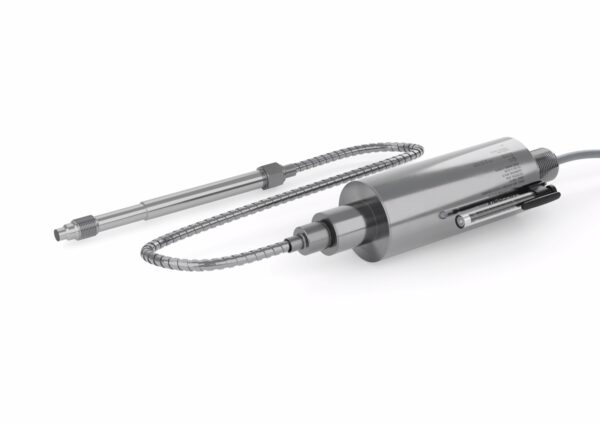

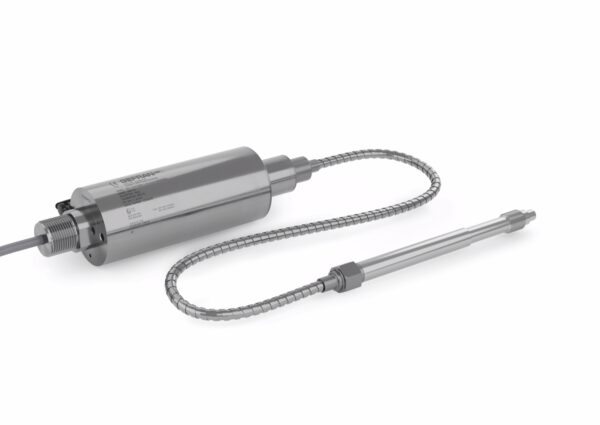

Przetwornik ciśnienia Melt Hart Protocol, Exd, IECEx, ATEX, NEPSIEx

Informacje ogólne

Czujniki stopienia serii HMJ firmy Gefran to przetworniki ciśnienia z protokołem komunikacyjnym HART, przeznaczone do stosowania w środowiskach o wysokiej temperaturze, w których występuje atmosfera potencjalnie wybuchowa. Ich kluczową cechą jest możliwość odczytu ciśnienia medium w temperaturach do 400°C. Zasada działania opiera się na hydraulicznym przekazywaniu ciśnienia; przenoszenie naprężeń mechanicznych odbywa się za pośrednictwem nieściśliwego płynu przekładniowego. Technologia tensometryczna pozwala na przekształcenie wielkości fizycznej, jaką jest ciśnienie, na sygnał elektryczny. Przetworniki są zaprojektowane i wyprodukowane zgodnie z dyrektywą ATEX 2014/34/UE, normami IECEx Scheme, następującymi trybami ochrony i charakterystykami: grupa II, kategoria 2G, 2D (EPL Gb/Db), rodzaj ochrony przed gazem: Ex db IIC T6/T5 Gb, rodzaj ochrony przed pyłem: Ex tb IIIC T85°C/T100°C Db, temperatura otoczenia: -20°C /+60°C (T6) i -20°C /+85°C (T5).

GŁÓWNE CECHY:

– Zakresy ciśnienia: 0–17 do 0–1000 barów/0–250 do 15 000 psi
– Zasada pomiaru tensometrycznego
– Dokładność: < ±0,25% FS (H); < ±0,5% FS (M)
– Certyfikat FM do stosowania w atmosferze potencjalnie wybuchowej
– Standardowe gwinty 1/2-20UNF, M18x1,5, kołnierz montażowy Ø66,3 mm (2,61″)
– Membrana ze stali nierdzewnej 15-5 PH z powłoką GTP
– Dla zakresów poniżej 100 bar-1500 psi: falista membrana ze stali nierdzewnej 17-7 PH z powłoką GTP
– Inne typy membran dostępne na zamówienie
