NAK – sodowo-potasowy – HART – SIL2 – PLd

Informacje ogólne

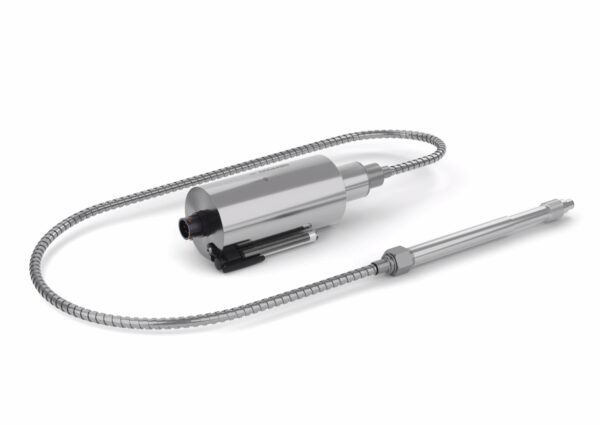

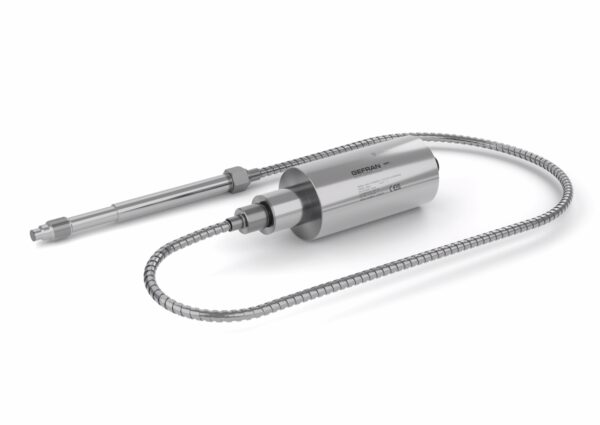

Seria HKE firmy Gefran to przetworniki ciśnienia z protokołem komunikacyjnym HART do stosowania w środowisku o wysokiej temperaturze.
Główną cechą charakterystyczną tej serii jest możliwość odczytu temperatury mediów do 538°C. Zasada działania opiera się na hydraulicznej transmisji ciśnienia. System wypełniony płynem zapewnia stabilność temperatury. Pomiar fizyczny jest przekształcany w pomiar elektryczny za pomocą technologii tensometrycznej.

GŁÓWNE CECHY:

– zakresy ciśnienia od: 0-35 do 0-1000 bar / 0-500 do 0-15000 psi
– dokładność: < ±0,25% FS (h); < ±0,5% FS (m)
– hydrauliczny system transmisji sygnału ciśnienia gwarantuje stabilność w temperaturze roboczej (nak)
– ciecz zgodna z dyrektywą rohs. nak jest zdefiniowany jako substancja bezpieczna (gras)
– ilość nak zawarta w modelu: seria hke0 (30 mm³) [0,00183 cala], hke1, hke2, hke3 (40 mm³) [0,00244 cala].
– 1/2-20unf, m18x1.5 standardowe gwinty; inne typy dostępne na zamówienie
– funkcja autozero na pokładzie / opcja zewnętrzna
– Membrana inconel 718 z powłoką GTP+ dla temperatur do 538°C (1000°F)
– Membrana 15-5 ph z powłoką GTP+ dla temperatur do 400°C (750°F)
– Membrana ze stopu hastelloy c276 dla temperatur do 300°C (570°F)
– Membrana falista 17-7 ph z powłoką GTP+ dla zakresów poniżej 100bar-1500psi
– materiał trzpienia: 17-4 ph
