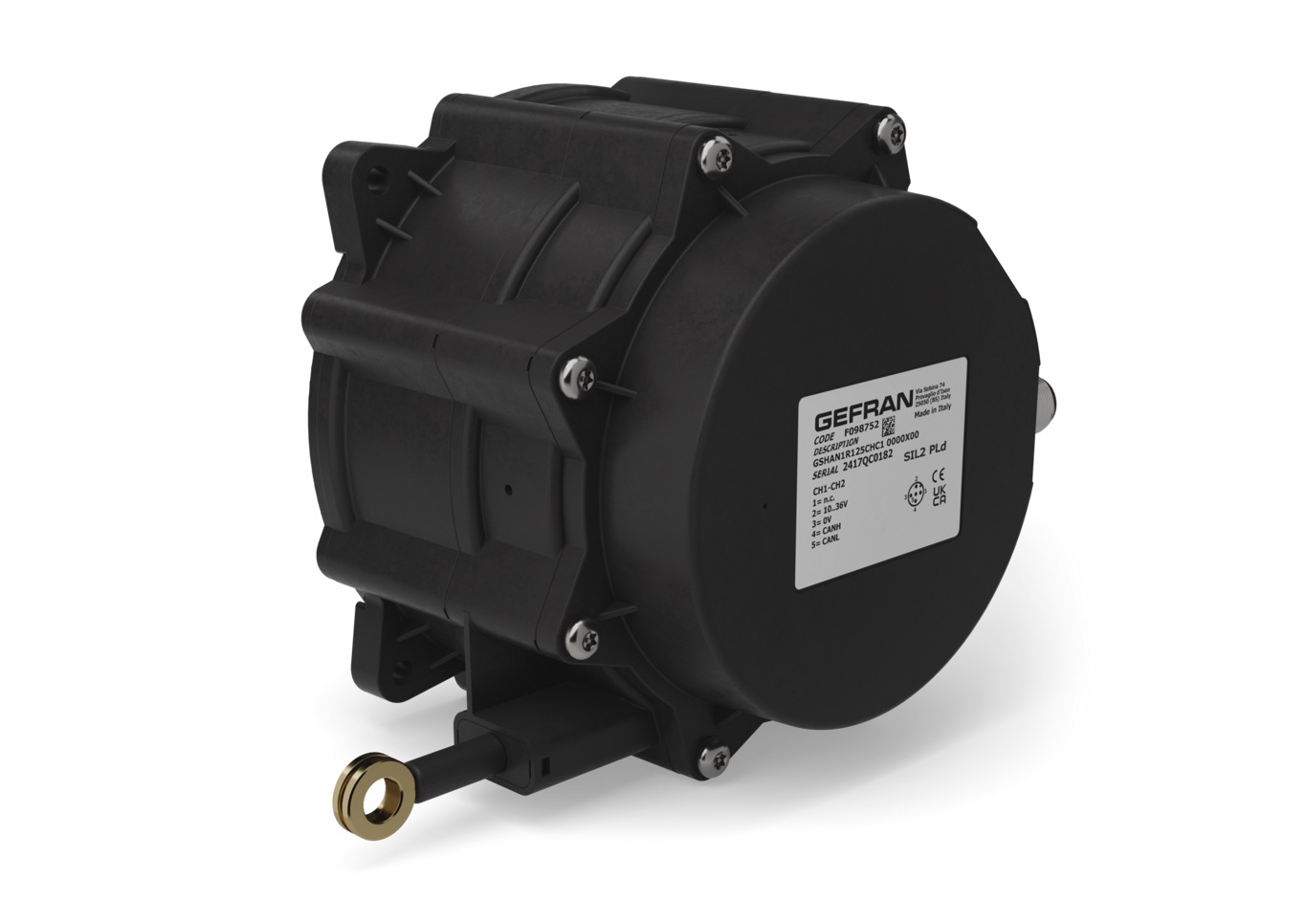

Przewodowy przetwornik położenia (potencjometr przewodowy)

Informacje ogólne

Przetwornik liniowy z technologią potencjometru linkowego.
Doskonała powtarzalność, wysoki stopień ochrony IP, odporność na wstrząsy i wibracje oraz wysoka kompatybilność elektromagnetyczna sprawiają, że przetwornik ten nadaje się do mobilnych zastosowań hydraulicznych.
Opracowany w celu zagwarantowania solidnego, wysokowydajnego rozwiązania do zastosowań takich jak pojazdy rolnicze, maszyny do robót ziemnych i urządzenia dźwigowe.

GŁÓWNE CECHY:

– Zakres pomiarowy: Skok 1,800mm – 2,300mm – 3,300mm – 4,300mm – 4,800mm – 5,300mm – 6,300mm – 7,300mm – 8,000mm – 8,300mm (dla niższych lub średnich skoków należy zapoznać się z dedykowaną instrukcją ZERO/SPAN)
– Napięcie zasilania: +10..30 Vdc (wyjście potencjometryczne – dzielnik napięcia) +10..36 Vdc (inne wyjście – patrz sygnał wyjściowy dla właściwego napięcia zasilania)
– Połączenia elektryczne: Wyjście złącza M12
– Rozdzielczość: Praktycznie nieskończona dla wyjścia potencjometrycznego – dzielnika napięcia; wyjście analogowe 0,5…4,5V, 0…10V, 4…20mA 12-bitowe; wyjście CANopen 14-bitowe
– Liniowość: ± 0,25% FS (1800 mm do 4300 mm); ± 0,5% FS (4800 mm do 8300 mm).
– Powtarzalność: ± 0,1% FS
– Temperatura pracy: -40°C…+85°C
– Wibracje: 20g między 10 Hz … 2000 Hz zgodnie z IEC 60068-2-6
– Wstrząsy: Impuls w 3 osiach; 50 g 11 ms zgodnie z IEC 60068-2-27
– Kompatybilność elektromagnetyczna: 2014/30/UE Kompatybilność elektromagnetyczna (EMC)
– Żywotność: 250 000 cykli (skoki do 5300 mm), w przeciwnym razie 2000 km tras; typowa prędkość 1m/s, typowe przyspieszenie 1g
– Stopień ochrony IP: IP67 z żeńskim złączem współpracującym (patrz akcesoria)
– Materiał konstrukcyjny korpusu przetwornika i przewodu
– Przetwornik: PBT
– Przewód: Stal nierdzewna AISI316, powłoka nylonowa Ø0,85 mm
