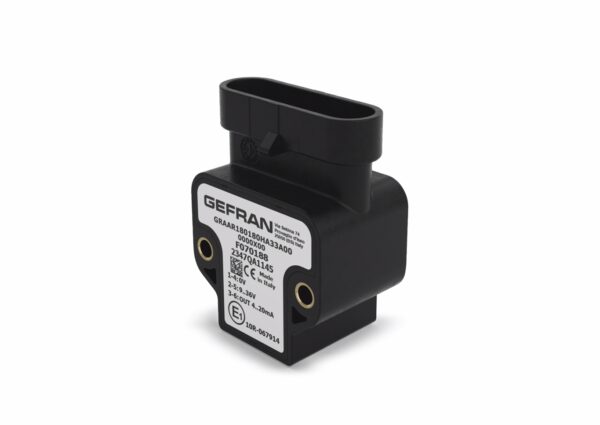

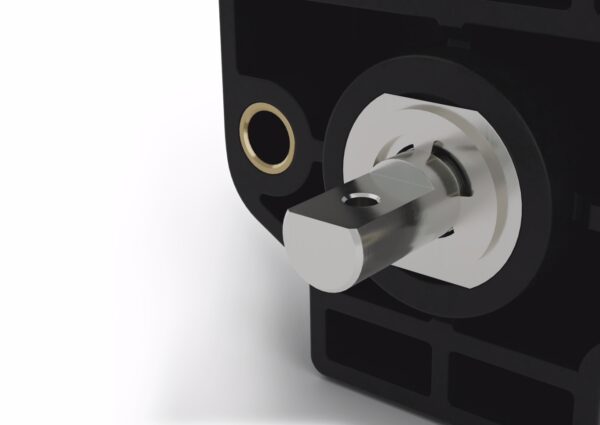

Jednoobrotowy czujnik z efektem Halla z wałkiem

Informacje ogólne

Czujnik obrotowy dla zakresów pomiarowych do 360° z możliwością zaprogramowania wersji analogowych o krokach ±15°.
Bezkontaktowa technologia Halla zapewnia niemal nieskończoną żywotność czujnika dzięki braku zużycia elementu pomiarowego.
Różne konfiguracje sprawiają, że produkt jest łatwy w montażu na pojazdach.
Wysoki stopień ochrony IP, odporność na wstrząsy i wibracje oraz wysoka kompatybilność elektromagnetyczna sprawiają, że produkty te nadają się do wielu zastosowań w hydraulice mobilnej.
Opracowane w celu zapewnienia solidnego i wysokowydajnego rozwiązania dla takich zastosowań jak maszyny rolnicze, maszyny budowlane, urządzenia do przenoszenia materiałów.

GŁÓWNE CECHY:

– Zakres pomiarowy: ±180° inne wartości na życzenie programowalne w krokach ±15° (TYLKO dla wersji analogowych)
– Napięcie zasilania: +5Vdc (tylko dla wyjścia 0,5..4,5Vdc); +9…+36Vdc (patrz sygnał wyjściowy dla właściwego napięcia zasilania)
– Sygnał wyjściowy: 0,5…4,5V Ratiometric (zasilanie +5Vdc); 0,5…4,5V; 0…10V; 4…20mA; CANopen, SAE J1939
– Przyłącza elektryczne: AMP Superseal 6P 282108-1; DEUTSCH 6P DT04-6P
– Rozdzielczość i prędkość obrotowa: 12 bit (wyjście analogowe); 14 bit (wyjście CANopen/SAE J1939); 120 rpm max.
– Liniowość: < ± 0,5% FS
– Temperatura pracy i współczynnika: -40°C … +85°C (wyższe wartości na życzenie); dryft termiczny < 50 ppm/°C
– Wibracje: 20g – 10 Hz … 2000 Hz IEC 60068-2-6
– Wstrząsy: Impulsowe na 3 osiach; 50g 11 ms IEC 60068-2-27
– Kompatybilność elektromagnetyczna: 2014/30/EU Electromagnetic Compatibility (EMC)
– Żywotność: 35 M operacji (skok ±75°)
– IP Poziom ochrony: IP67 – IPX9K z zamontowanym żeńskim złączem współpracującym AMP282090-1 (wersja GRA-A) i złączem współpracującym DT06-6S (wersja GRA-D)
– Materiał obudowy: PBT
