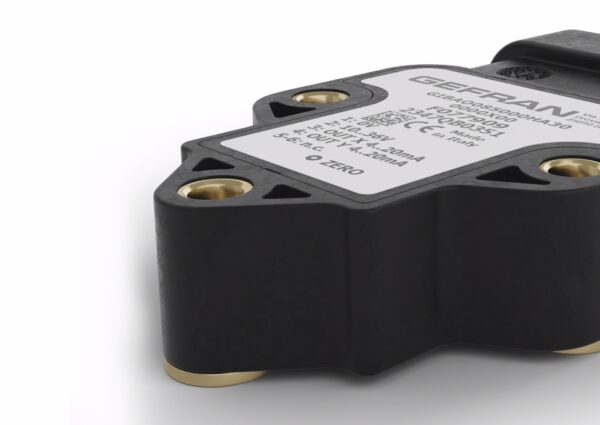

Jedno/dwuosiowy czujnik pochylenia poziomu podstawowego (XY/360°)

Informacje ogólne

Czujnik pochylenia klasy podstawowej z technologią MEMS.

Oszczędność miejsca, wysoka wydajność, łatwa instalacja.
Wysoki stopień ochrony IP, odporność na wstrząsy i wibracje oraz wysoka kompatybilność elektromagnetyczna sprawiają, że produkt ten nadaje się do wielu zastosowań hydrauliki mobilnej.
zastosowań. Opracowany w celu zapewnienia solidnego i wydajnego rozwiązania do zastosowań takich jak maszyny rolnicze, maszyny budowlane, urządzenia do transportu materiałów.

GŁÓWNE CECHY:

– Zakres pomiarowy: ±10° ±15° ±20° ±30° ±45° ±60° ±85° (podwójna oś XY) 360° (±180°) (pojedyncza oś Z)
– Napięcie zasilania: +5Vdc (tylko dla wyjścia 0.5..4.5Vdc); +10…+36Vdc (patrz sygnał wyjściowy dla właściwego napięcia zasilania)
– Sygnał wyjściowy: 0,5…4,5V RATIOMETRIC (zasilanie +5Vdc); 0,5…4,5V; 0…10V; 4…20mA; CANopen
– Przyłącza elektryczne: AMP Superseal 6P 282108-1; 6 przewodów wyjściowych 18 AWG 1,65 mm OD (kabel + złącze na życzenie)
– Rozdzielczość: 0,05° (±10° do ±20°); 0,05°(±30°); 0,1°(±45°); 0,1°(±60°); 0,1°(±85°); 0,1° (±180°) wyjście analogowe; 0,05° wyjście CANopen
– Liniowość: < ± 0,5% FS (±10° do ±60°; ±180°); < ± 0,5% FS (±85°)
– Temperatura pracy i współczynnik: -40°C … +85°C dryft termiczny < 0,01°/°C w zakresie (T=-10°C..+60°C)
– Wibracje: 20g tra 10 Hz … 2000 Hz IEC 60068-2-6
– Wstrząsy: Impulsowe w 3 osiach; 50 g 11 ms IEC 60068-2-27
– Kompatybilność elektromagnetyczna: 2014/30/UE Kompatybilność elektromagnetyczna (EMC)
– Stopień ochrony IP: IP67 – IPX9K z zamontowanym żeńskim złączem współpracującym AMP282090-1 (wersja GIB-A) i IP68 (wersja GIB-F)
– Materiał obudowy: PBT
