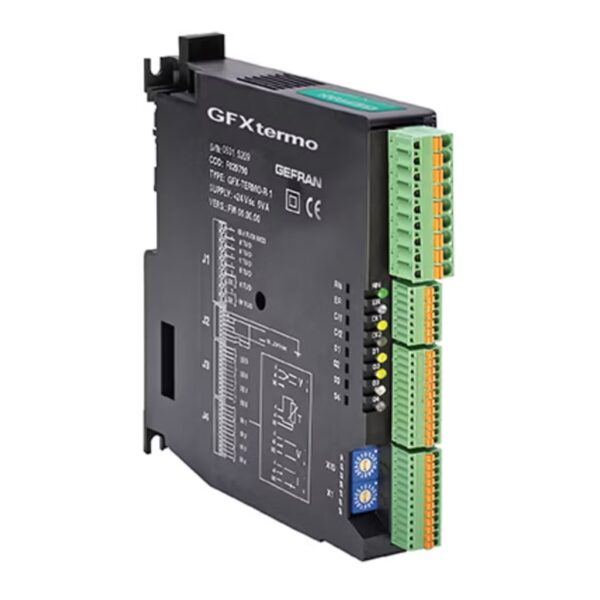

GFXTermo4

Regulator PID, 4 pętle, szyna DIN

Informacje ogólne

GFXTERMO4 to wielopętlowy system sterowania, który kontroluje cztery pętle procesowe w całkowicie niezależny sposób. Konfiguracja zasobów I/O jest bardzo szybka i elastyczna dzięki narzędziu programistycznemu, które prowadzi użytkownika w wyborze parametrów. Każda pętla sterowania posiada
– Wejście procesowe
– Wejście dla zewnętrznych TK lub TK / wejście liniowe
– Wyjście sterujące
– Wyjście chłodzenia Inne pomocnicze wejścia/wyjścia:
– Dwa wejścia cyfrowe
– Dwa wyjścia przekaźnikowe
Zastosowanie dwóch niezależnych portów szeregowych zapewnia wydajną komunikację. Dwa porty szeregowe są zdefiniowane w następujący sposób:
– „magistrala lokalna” do utworzenia sieci GFXTERMO4 i podłączenia jej do panelu operatorskiego lub przemysłowego komputera PC. Wykorzystuje protokół Modbus RTU i osiąga prędkość 115 Kbps.
– „magistrala polowa” do integracji z architekturami, które już wykorzystują przemysłowe magistrale polowe, takie jak: Profibus DP, CANopen, DeviceNet, Modbus RTU, Ethernet Modbus TCP.
Obecność „inteligencji” bezpośrednio na płycie pozwala użytkownikowi tworzyć w pełni niezależne i niezawodne systemy sterowania. Urządzenie instaluje się na pręcie DIN lub za pomocą dwóch śrub M4.

GŁÓWNE CECHY:

FIELDBUS :

– 4 uniwersalne wejścia procesowe
– 4 niezależne regulatory PID ciepła/zimna
– 4 wyjścia główne
– 4 pomocnicze wejścia analogowe
– 4 konfigurowalne wyjścia: przekaźnikowe / logiczne / TRIAC / ciągłe
– 2 konfigurowalne przekaźniki
– 2 wejścia cyfrowe
– Standardowy port komunikacyjny: Modbus RTU
– Opcjonalny port dla magistrali Fieldbus: Profibus DP, CANopen, DeviceNet, Modbus RTU, Ethernet Modbus TCP
– Montaż na szynie DIN i panelu
