CC

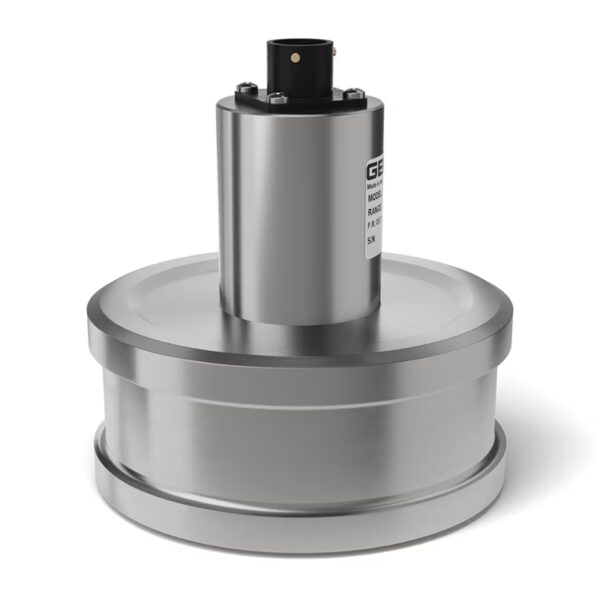

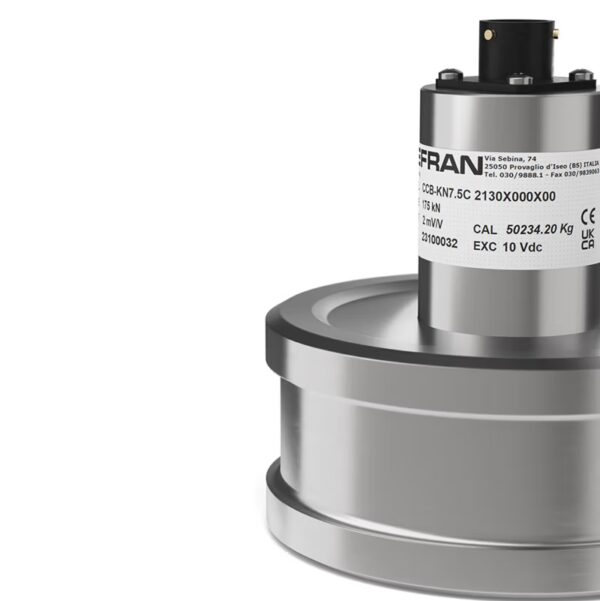

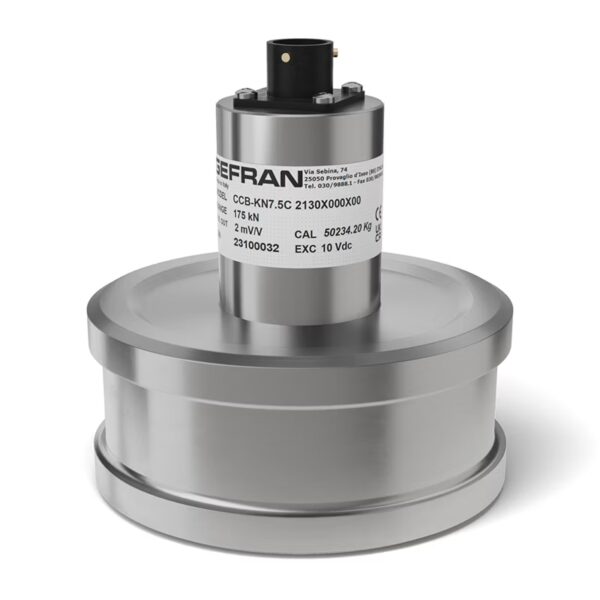

Cylindryczny przetwornik siły

Informacje ogólne

Przetworniki siły CC zostały zaprojektowane do użytku w przemyśle tworzyw sztucznych, gdzie wymagany jest pomiar siły reakcji na ciśnienie wytłaczania, które występuje na obudowie przekładni wzdłuż osi ślimaka wytłaczarki.
Modele te, montowane w kontakcie z łożyskami oporowymi, mierzą siłę, której zawór, po odpowiedniej korekcie, jest równy ciśnieniu wytłaczania pomnożonemu przez powierzchnię ślimaka.
Cylindryczne przetworniki siły CC są wykonane w całości ze stali nierdzewnej i skonfigurowane w taki sposób, że korpus, hermetycznie spawany, działa również jako obudowa, tworząc jednostkę, która jest mniejsza niż seria CT.
Złącze w trzpieniu znajduje się w tej samej osi co przetwornik, co w niektórych przypadkach umożliwia łatwiejszą instalację.

GŁÓWNE CECHY:

– Zakres pomiaru: od 750 do 1 500 kN
– Klasa dokładności: 1%
– Wewnętrznie generowany sygnał kalibracji
– Konstrukcja w całości ze stali nierdzewnej
– Odporny na korozję
– Stopień ochrony: IP65 (DIN 40050)
