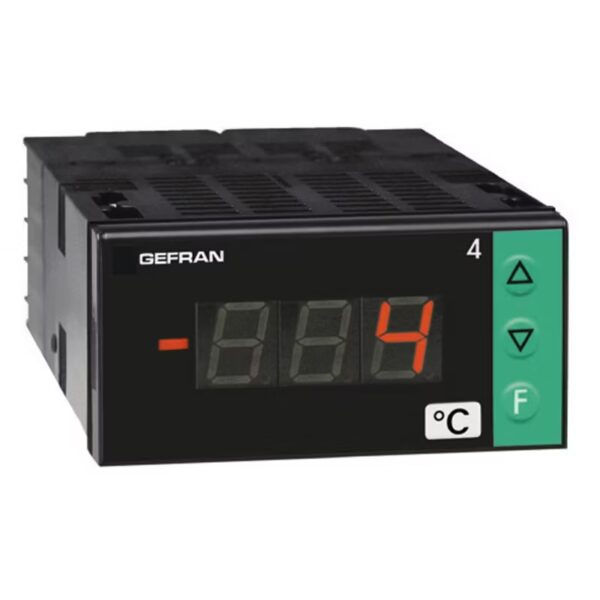

4T72

Wskaźnik

Informacje ogólne

Mikroprocesorowy wskaźnik w formacie 72×36 wykonany w technologii SMT. Przyrządy mają płytę czołową z membraną z leksanu (gwarantowaną zgodnie z IP65), która ma 3 przyciski, 2-, 3- / 4-cyfrowy wyświetlacz.
Sygnał wejściowy można wybrać z szerokiej gamy czujników:

– Termopary typu J, K, R, S, T, B, E, N, L GOST, U, G, D, C
– Termometry rezystancyjne Pt100, Pt100J (standard japoński) 2/3-przewodowe
– Termistory PTC i NTC
– Wejścia liniowe 0 do 60/12 do 60mV, 0 do 20/4 do 20mA, 0 do 10/2 do 10/0 do 5/1 do 5/0 do 1/0, 2 do1V

Wyboru dokonuje się za pomocą przycisków na płycie czołowej i odpowiedniego styku wejściowego.

Nie jest wymagany zewnętrzny bocznik ani adapter.
Programowanie przyrządu jest łatwe dzięki pogrupowaniu parametrów w bloki funkcyjne i uproszczonemu menu wprowadzania danych.
Konfigurację można jeszcze bardziej uprościć za pomocą zestawu do programowania na komputerze PC, składającego się z kabla połączeniowego i programu przewodnika po menu, który działa w systemie Windows (patrz karta katalogowa kod 80021).
Konfigurowalny osobisty kod ochrony oprogramowania (ochrona hasłem) może być użyty do ograniczenia poziomów edycji i wyświetlania parametrów konfiguracyjnych.

GŁÓWNE CECHY:

– Konfigurowalne wejście na płycie czołowej
– Chronione osobistym kodem
– Możliwość konfiguracji przez łącze szeregowe
– Wbudowany zasilacz przetwornika
– Dostępna niestandardowa linearyzacja termopary
– Wewnętrzna linearyzacja dla jednostek inżynierskich
– Etykiety dla najpopularniejszych jednostek fizycznych
