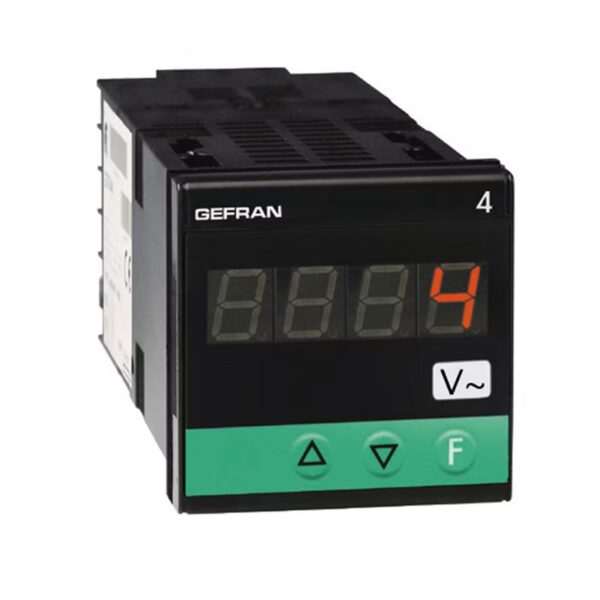

4A48-96

Wskaźnik/Jednostka alarmowa dla wejść napięcia i prądu

Informacje ogólne

Mikroprocesorowy wskaźnik w formatach 48×48 (1/16 DIN) i 96×48 (1/8 DIN) wykonany w technologii SMT.
Przyrządy posiadają płytę czołową z membraną leksanową (gwarantowaną zgodnie z IP65), która ma 3 przyciski, 3-cyfrowy wyświetlacz dla formatu 48×48 lub 3- / 4-cyfrowy wyświetlacz dla formatu 96×48.
Sekcja sygnału wejściowego zapewnia wizualizację sinusoidalnej wartości skutecznej odpowiadającej następującym sygnałom:

– Napięcie AC: 0 do 2, 0 do 20, 0 do 200 i 0 do 500Vac
– Prąd AC: 0 do 20, 0 do 50, 0 do 200mAac 0 do 1, 0 do 5Aac

Wyboru dokonuje się za pomocą przycisków na płycie czołowej i odpowiednich zacisków wejściowych.
Nie jest wymagany zewnętrzny bocznik ani adapter.
Programowanie przyrządu jest łatwe dzięki pogrupowaniu parametrów w bloki funkcyjne i uproszczonemu menu wprowadzania danych.
Konfigurację można jeszcze bardziej uprościć za pomocą zestawu do programowania na komputerze PC, składającego się z kabla połączeniowego i programu przewodnika po menu działającego w systemie Windows (patrz karta katalogowa kod 80021).
Konfigurowalny osobisty kod ochrony oprogramowania (ochrona hasłem) może być użyty do ograniczenia poziomów edycji i wyświetlania parametrów konfiguracyjnych.

GŁÓWNE CECHY:

– Bezpośrednie wejście napięcia AC, prądu AC na zaciskach przyrządu
– Zabezpieczone osobistym kodem
– Możliwość konfiguracji przez łącze szeregowe
– Etykiety umożliwiające dostosowanie mierzonej jednostki fizycznej
