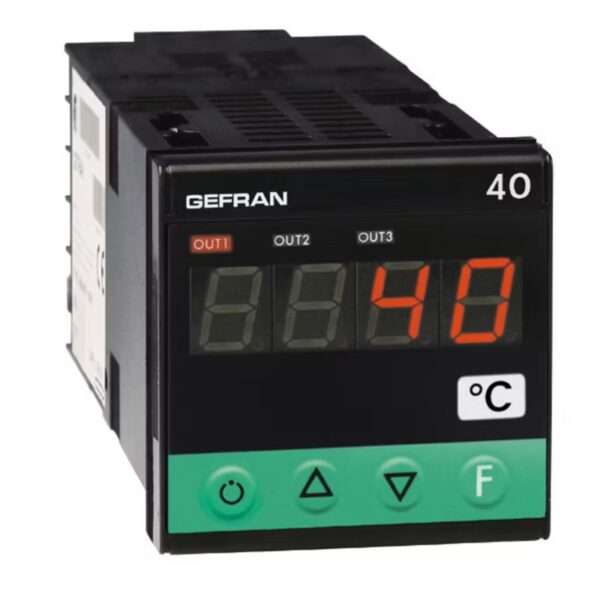

40T48
Wskaźnik/Jednostka alarmowa
Informacje ogólne
Mikroprocesorowy wskaźnik w obu formatach 48×48 (1/16 DIN) produkowany w technologii SMT.
Przyrządy mają płytę czołową z membraną z leksanu (gwarantowaną zgodnie z IP65), która ma 3 przyciski, 4-cyfrowy wyświetlacz i 3 diody LED wskazujące stan wyjścia. Sygnał wejściowy można wybrać z szerokiej gamy czujników:
– Termopary typu: J, K, R, S, T, B, E, N, L GOST, U, G, D, C
– Termometry rezystancyjne Pt100, Pt100J 2 / 3 przewodowe
– Termistory PTC i NTC
– Wejścia liniowe 0 do 60/12 do 60mV, 0 do 20/4 do 20mA, 0 do 10/2 do 10/0 do 5/1 do 5/0 do 1/0, 2 do1V
Wyboru dokonuje się za pomocą przycisków na płycie czołowej i odpowiednich zacisków wejściowych.
Nie jest wymagany zewnętrzny bocznik ani adapter. Wejście cyfrowe (24Vdc/4mA) jest dostępne do resetowania, wstrzymywania, flashowania, obsługi wartości szczytowych lub zwalniania zatrzasku.
Nie jest wymagany zewnętrzny bocznik ani adapter. Wejście cyfrowe (24Vdc/5mA) jest dostępne do resetowania, wstrzymywania, flashowania, obsługi wartości szczytowych lub zwalniania zatrzasku. Przyrządy posiadają maksymalnie 4 wyjścia, które mogą być przekaźnikami mechanicznymi (5A/250V) lub wyjściami logicznymi 24V±10% (10Vmin / 20mA).
Jedno wyjście od 4 do 20 mA (maks. 500 Ohm) jest dostępne do retransmisji mierzonego sygnału wejściowego. Wyjście retransmisji, wejście cyfrowe i trzecie wyjście są alternatywami.
Opcje obejmują wyjście triaka, które może bezpośrednio sterować obciążeniami rezystancyjnymi do maksymalnie 1A przy 240V.
Programowanie urządzenia jest łatwe dzięki pogrupowaniu parametrów w bloki funkcyjne (CFG dla histerezy alarmu, Inp dla wejść, Out dla wyjść…) oraz uproszczonemu menu wprowadzania danych.
Konfigurację można jeszcze bardziej uprościć za pomocą zestawu do programowania na komputerze PC, składającego się z kabla połączeniowego i programu przewodnika po menu działającego w systemie Windows (patrz dane techniczne).
Konfigurowalny osobisty kod ochrony oprogramowania (ochrona hasłem) może być użyty do ograniczenia poziomów edycji i wyświetlania parametrów konfiguracyjnych.
GŁÓWNE CECHY:
– Konfigurowalne wejście na płycie czołowej
– Chronione osobistym kodem
– Możliwość konfiguracji przez łącze szeregowe
– Wbudowany zasilacz przetwornika
– Dostępna niestandardowa linearyzacja termopary
– Wewnętrzna linearyzacja dla jednostek inżynierskich
– Etykiety dla bardziej popularnych jednostek fizycznych
– Programowalny czas próbkowania i interwencji wyzwalającej od 15 do – 120 ms z rozdzielczością od 2000 do 8000 kroków
– Retransmisja mierzonego sygnału zmiennego
– 3 punkty wyzwalania, w pełni konfigurowalne z płyty czołowej
– 4 punkty wyzwalania w pełni konfigurowalne z klawiatury
– Optycznie izolowana linia szeregowa RS485
– Protokół: GEFRAN CENCAL lub MODBUS RTU
– Szybka konfiguracja z komputera PC z pakietem GF_eXpress
