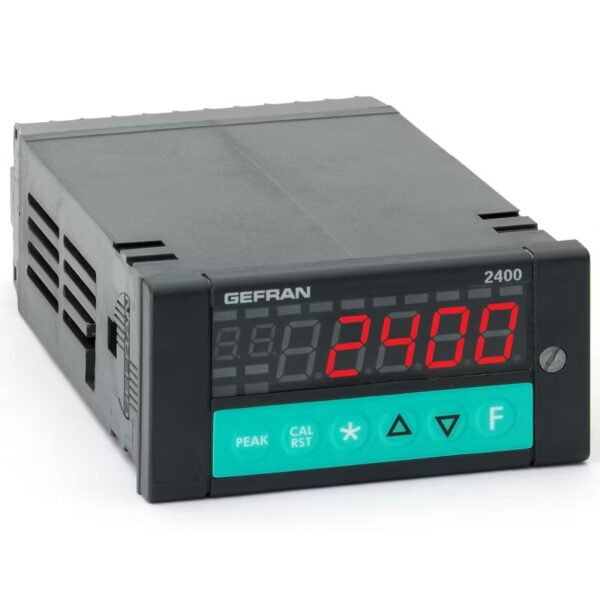

2400

Gefran

Szybki wyświetlacz mikroprocesorowy/Jednostka alarmowa

Informacje ogólne

Szybki wyświetlacz mikroprocesorowy / jednostka alarmowa, format 96 x 48 (1/8 DIN).
Zbudowany w technologii SMT, zapewnia niezwykle kompletny interfejs operatora o stopniu ochrony IP54 (IP65 z pokrywą ochronną).
Panel przedni posiada 6-klawiszową klawiaturę dotykową i 5-cyfrowy wyświetlacz LED zmiennych procesowych i parametrów. Przyrząd jest odpowiedni do akwizycji sygnałów o dużej szybkości zmian.
Posiada dwa główne wejścia analogowe do wielu zastosowań, w tym pomiarów różnicowych. Wejścia są konfigurowalne z klawiatury i akceptują standardowe sygnały liniowe (i niestandardowe sygnały liniowe), a także sygnały z sond ciśnieniowych, czujników obciążenia, potencjometrów, TC, RTD. Dostępne są dwa dodatkowe wejścia analogowe dla sygnałów liniowych i dwa wejścia cyfrowe dla funkcji takich jak reset zatrzasku alarmu, reset zatrzasku wartości szczytowej, kontrola kalibracji, wstrzymanie, wybór wartości zadanej alarmu.
Wyjścia (do 4) są przekaźnikowe lub logiczne i można je konfigurować.
Przyrząd zarządza takimi funkcjami, jak przechowywanie maksymalnych, minimalnych i szczytowych wartości szczytowych. Opcjonalne, optycznie izolowane wyjście analogowe jest dostępne do retransmisji wartości wejściowej lub wartości szczytowych.

Alarmy
4 (10) w pełni konfigurowalne wartości zadane.
Możliwość wyboru funkcji „failsafe”.
Rozszerzenie MD8 zastępujące wyjścia 3 i 4, z 8 dodatkowymi wartościami zadanymi.

Komunikacja cyfrowa
Przyrząd oferuje opcjonalny interfejs szeregowy RS485 2/4-przewodowy / RS232 z protokołem MODBUS RTU do dostępu do parametrów przyrządu lub opcję Profibus DP (slave).

Konfiguracja
Procedura programowania jest ułatwiona dzięki strukturze menu, z różnymi poziomami konfiguracji dla szybkiego i prostego wyszukiwania danych.

GŁÓWNE CECHY:

– Podwójnie konfigurowalne wejście dla tensometru / potencjometru / sygnału liniowego / TC / RTD
– Dwa pomocnicze wejścia analogowe
– Pomiar różnicowy
– Wysoka precyzja: 0,1% f.s. ±1 cyfra
– Wysoka prędkość wyzwalania
– Automatyczna kalibracja dla 6-przewodowego tensometru
– Zasilanie przetwornika i zasilanie sondy tensometrycznej
– Pamięć: min. wartość szczytowa, maks. wartość szczytowa, maks. wartość szczytowa – min. wartość szczytowa
– 3 konfigurowalne alarmy, funkcja awaryjna
– 2 wejścia cyfrowe
– Do 4 wyjść przekaźnikowych/logicznych
– 5-cyfrowy wyświetlacz
– Szeregowy interfejs komunikacyjny:

  • RS485 Protokół MODBUS RTU (opcjonalnie)
  • Profibus DP slave (opcjonalnie)

– Izolowane analogowe wyjście retransmisyjne (opcjonalnie)
